H-IIAロケット 1/100ペーパークラフト

 H-IIAロケットの1/100ペーパークラフトを作りました。
 型紙はコア機体がErick's Modelsさんの1/96 scale JAXA H-IIA202を96%縮小。固体ロケットブースター(SRB-A)は 稲田写場さんの1/150スケールH-IIBの型紙を150%拡大しています。SRBだけ別のモデルを組み合わせたのは、以前作成した1/100 H-IIB(これも稲田写場さんの型紙)と雰囲気を合わせるためです。

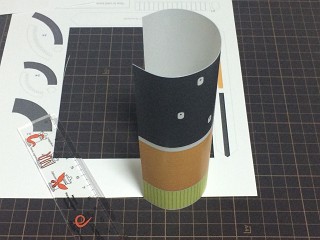

 製作開始。切り出した型紙に少しずつ丸みをつけていきます。一気に丸めると不用意に折り目がついたりしますが、ゆっくり丸みグセを付けてから円筒にすると綺麗に仕上がります。

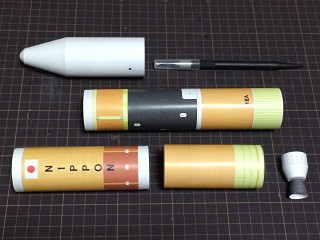

 型紙のコア機体は3分割構成ですが、今回は一段目をさらに3分割しました(右写真では一段目の上部と二段目を接着済)。細長い円筒を一気に接着するのは難しいので、あえて細切れにしています。制作者の好みでパーツ分割できるのがペーパークラフトのよいところです。

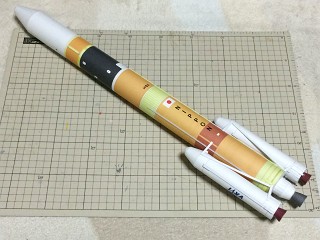

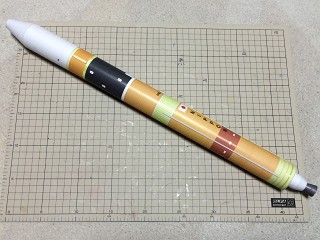

 コア機体をつなげるとA3判のカッターマットをはみ出る長さに。1/100ですから全長53mの標準型H2A202が53cmになります。

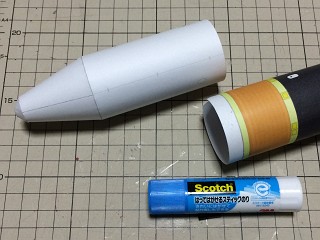

 フェアリングは「貼ってはがせる糊」で着脱式にしてあります。宇宙機ペパクラの名手・中川義道さんに教えて頂いた方法。H-IIAのフェアリングは打ち上げる衛星によって長いものや太いものなど数種類のバリエーションがあり、この模型も後で換装できるようにしています。

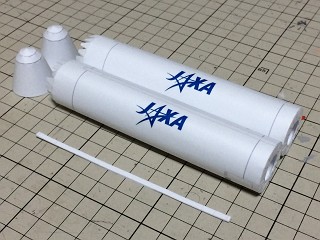

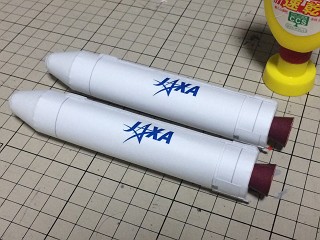

 今回は標準形のH2A202型を作ったので、SRB-Aは2本。これだけ稲田写場さんの型紙です。今回のH-IIAの模型で最も手がかかっているのがここ。
 型紙の精度が良いので、2種類の型紙を組み合わせても違和感なく仕上がるのがすばらしいです。
